14 JavaScript in Web Browser: Geospatial plot and D3.js

In this chapter, we are going to learn one of the interesting topic in data visualization using a avaScript library, d3.js. Kita akan belajar dan memahami penggunaan d3.js berdasarkan referensi (Murray, 2017) - Interactive Data Visualization for the Web.
Referensi ini merupakan referensi standar dalam pembelajaran terkait visualisasi (lihat online course CS 171 - Visualization dari Harvard University)

Sedikit penjelasan tentang d3.js adalah merupakan JavaScript library yang merupakan singkatan dari Data-Driven Documents. Library ini dibangun oleh Mike Bostock (dan beberapa kontributor lainnya) yang dapat dilihat di dalam repositori berikut GitHub: D3.js

Di akhir tutorial ini kita akan mencoba membuat plot batas administrasi kecamatan kota Balikpapan. Ada banyak manfaat dari penerapan plot ini terutama untuk programmer yang bekerja di dunia GIS (Geospatial Information System). GIS ini bisa dikatakan merupakan cabang ilmu dari Information System.

14.1 D3.js installation

Pertama-tama siapkan tiga buah files (.html, .css, .js). Untuk file .html akan berperan sebagai viewer (atau interface antara file .js dengan web browser). Untuk file .css akan berperan sebagai styling document .html.

Berikut isi standard untuk ketiga berkas tersebut:

  • main.html

    <html>
  <head>
    <link rel="stylesheet" href="./styles.css">
    <script src="../lib/d3.v7.min.js"></script>
  </head>
  <body>
    <script src="./plotd3.js"></script>
  </body>
</html>

  • styles.css

    * {
  font-family: "IBM Plex Sans", "Helvetica Neue",
            Arial, sans-serif;
}

  • plotd3.js

    // Akan kita isi dengan fungsi plot dari d3.js

Ketiga file tersebut harus di taruh di tempat yang sama. Sebagai contoh kita menggunakan working directory: d3-hello-world. Maka direktori kita akan terlihat seperti berikut:

...
├─ d3-hello-world/
│  ├─ main.html
│  ├─ plotd3.js
│  ╰─ styles.css
├─ lib/
│  ╰─ d3.v7.min.js
...

Pada contoh di atas terdapat tambahan folder lib yang merupakan tempat library d3.js. File d3.v7.min.js dapat didownload di link berikut (Klik kanan lalu pilih “Save as…”)

Berikutnya kita akan membuat versi “Hello World!” untuk d3.js (file keseluruhan dapat dilihat di dalam direktori d3-hello-world). Perintah berikut kita tambahkan ke dalam plotd3.js

d3.select("body").append("p").text("Hello World!");

Perintah diatas mengatakan bahwa menggunakan library d3.js, kita memanggil fungsi .select() untuk memilih HTML element <body>. Lalu di dalam HTML element <body> ini kita tambahkan (append) dengan HTML element <p>. Dan terakhir di dalam HTML element paragraph <p>, kita isi dengan text “Hello World!”.

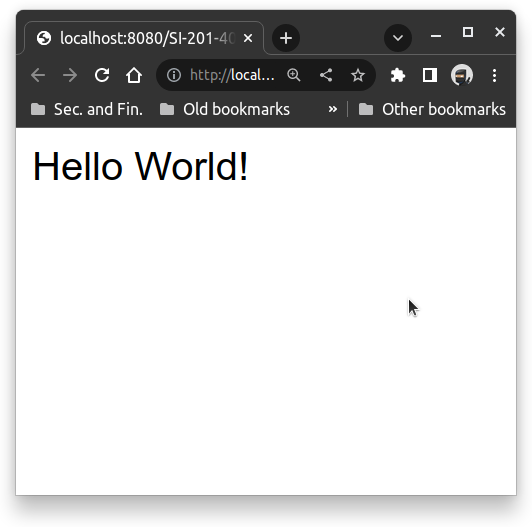

Jika prosedur yang diikut benar, maka kita akan mendapatkan hasil berikut di web browser (setelah menjalankan VSCode extension: Preview on Web Server)

14.2 Working with data

Berikutnya kita akan melakukan pembacaan data dari file berformat .csv. Dalam tutorial ini kita akan menggunakan file food.csv (yang didapat didownload disini) yang berisi data berikut:

food.csv

Food,Deliciousness
Apples,9
Green Beans,5
Egg Salad Sandwich,4
Cookies,10
Liver,0.2
Burrito,7

Kemudian kita buat working directory baru, dan kita namakan d3-binding-data dengan isi plotd3.js sebagai berikut:

plotd3.js

function readData(data) {
  console.log(data);
}

d3.csv("../datasets/food.csv")
  .then(readData);

File .html dan .css masih sama seperti pada bagian sebelumnya (main.html dan styles.css). Berikut kenampakan folder d3-binding-data

...
├─ d3-binding-data/
│  ├─ main.html
│  ├─ plotd3.js
│  ╰─ styles.css
├─ datasets/
│  ╰─ food.csv
├─ lib/
│  ╰─ d3.v7.min.js
...

Program di atas melakukan pembacaan file .csv dengan fungsi .csv dari d3.js. Keluaran dari d3.csv() adalah suatu Promise object maka kita dapat sisipkan callback function dengan method .then() Fungsi callback ini akan membaca data dan hasilnya ditampilkan di console. Selengkapnya lihat direktori d3-binding-data

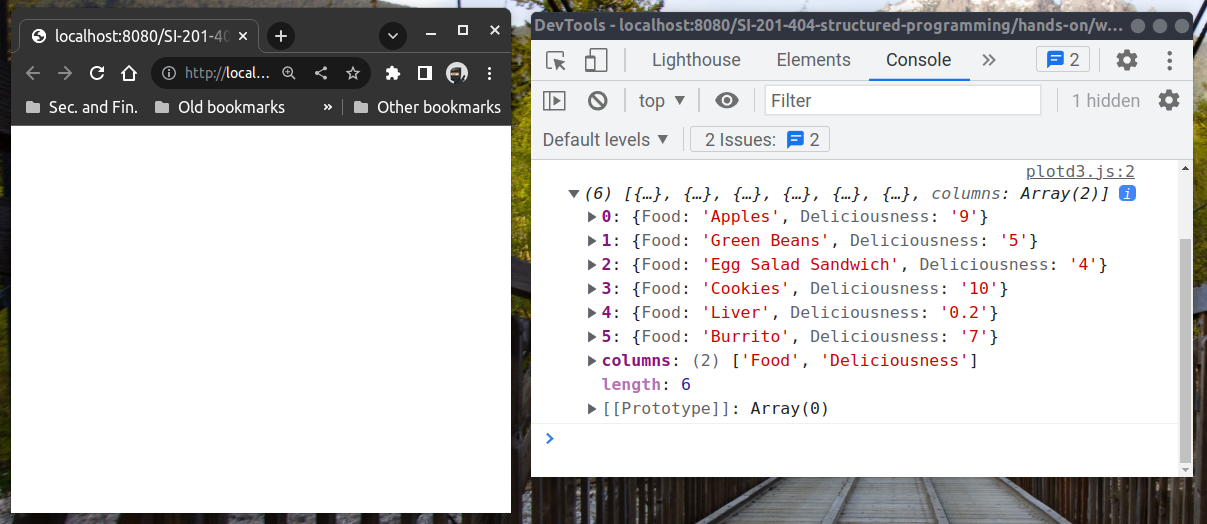

Jika prosedur dijalankan dengan benar maka akan didapatkan data yang tercetak di bagian Console Web Browser seperti gambar di bawah ini

Terlihat di sebelah kanan, enam buah Arrays berisikan object. Di halaman browser sebelah kiri belum terdapat output apapun, karena kita belum menghubungkan hasil pembacaan .csv dengan web browser.

14.3 Drawing with data

Pada bagian ini kita akan menggambar data yang dibaca dari .csv. Kita siapkan dulu working directory seperti berikut:

...
├─ d3-drawing-data/
│  ├─ main.html
│  ├─ plotd3.js
│  ╰─ styles.css
├─ datasets/
│  ╰─ food.csv
├─ lib/
│  ╰─ d3.v7.min.js
...

Disini kita hanya melakukan editing di file plotd3.js. Sehingga untuk file main.html dan styles.css masih sama seperti sebelumnya. Folder datasets dan lib dapat menggunakan folder sebelumnya dengan cara menaruh folder d3-drawing-data bersandingan dengan d3-binding-data.

Pertama kita buat kerangka awal pembacaan data dan pendefinisian beberapa layout seperti lebar dan tinggi grafik, HTML element SVG sebagai plot container

plotd3.js

// Set the dimensions and margins of the graph
let margin = { top: 30, right: 30, bottom: 100, left: 60 };
let width = 460 - margin.left - margin.right;
let height = 400 - margin.top - margin.bottom;

// Append the svg object to the body of the page
let svg = d3.select("body")
  .append("svg")
    .attr("width", width + margin.left + margin.right)
    .attr("height", height + margin.top + margin.bottom)
  .append("g")
    .attr("transform",
          "translate(" + margin.left + ", " + margin.top +")");

// Function declaration for making bar chart
function plotBarChart(data) {
  console.log(data);
  console.log(document.querySelector("svg"));
}

d3.csv("../datasets/food.csv")
  .then(plotBarChart);

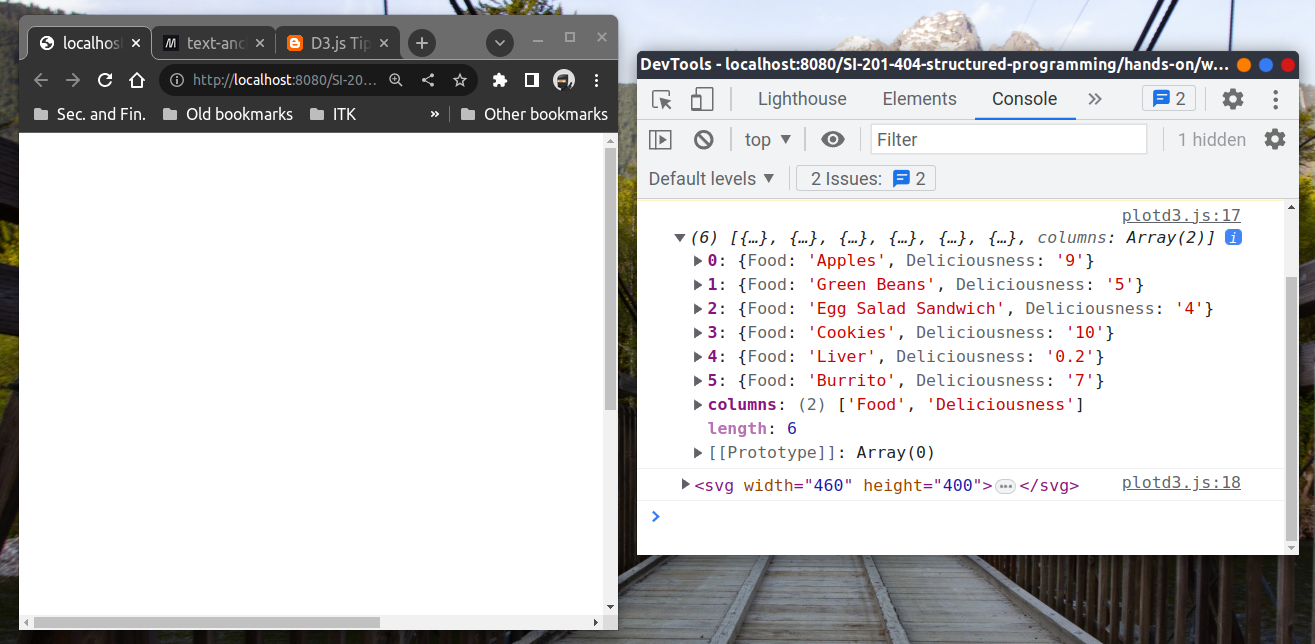

Baris kode JavaScript di atas akan memberikan inisialisasi SVG element yang dibuktikan dengan mencetak hasil inisialisasi SVG element di jendela console sebelah kanan terdapat HTML element <svg>...</svg>.

Langkah berikutnya adalah membuat sumbu-x dan y untuk gambar Bar Chart yang akan kita buat. Tambahkan kode berikut di dalam fungsi plotBarChart()

plotd3.js

// Some lines omitted

function plotBarChart(data) {
  // Create an x-axis
  let x = d3.scaleBand()
    .range([0, width])
    .domain(data.map((d) => { return d.Food; }))
    .padding(0.2);
  svg.append("g")
    .attr("transform", "translate(0, " + height + ")")
    .call(d3.axisBottom(x))
    .selectAll("text")
      .attr("transform", "translate(-10.0)rotate(-45)")
      .style("text-anchor", "end");

  // Add a y-axis
  let y = d3.scaleLinear()
    .domain([0, 11])
    .range([height, 0 ])
  svg.append("g")
    .call(d3.axisLeft(y));

}

// Some lines omitted

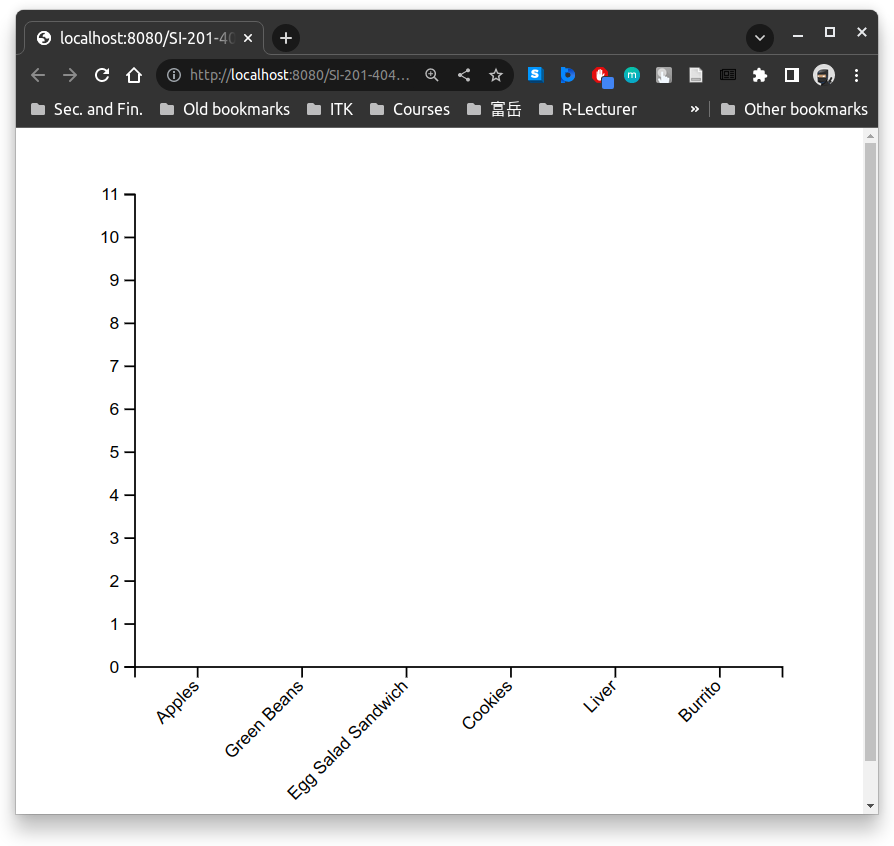

Hasil yang didapatkan adalah sebagai berikut:

Berikutnya kita akan menambahkan data ke dalam axes tersebut. Hal itu dapat dilakukan dengan menambahkan baris kode berikut di dalam fungsi plotBarChart()

plotd3.js

function plotBarChart(data) {
  // Some lines omitted

  svg.selectAll("dataBar")
    .data(data).enter()
    .append("rect")
      .attr("x", (d) => { return x(d.Food); })
      .attr("y", (d) => { return y(d.Deliciousness); })
      .attr("width", x.bandwidth())
      .attr("height", (d) => { return height - y(d.Deliciousness); })
      .attr("fill", "teal");
}

// Some lines omitted

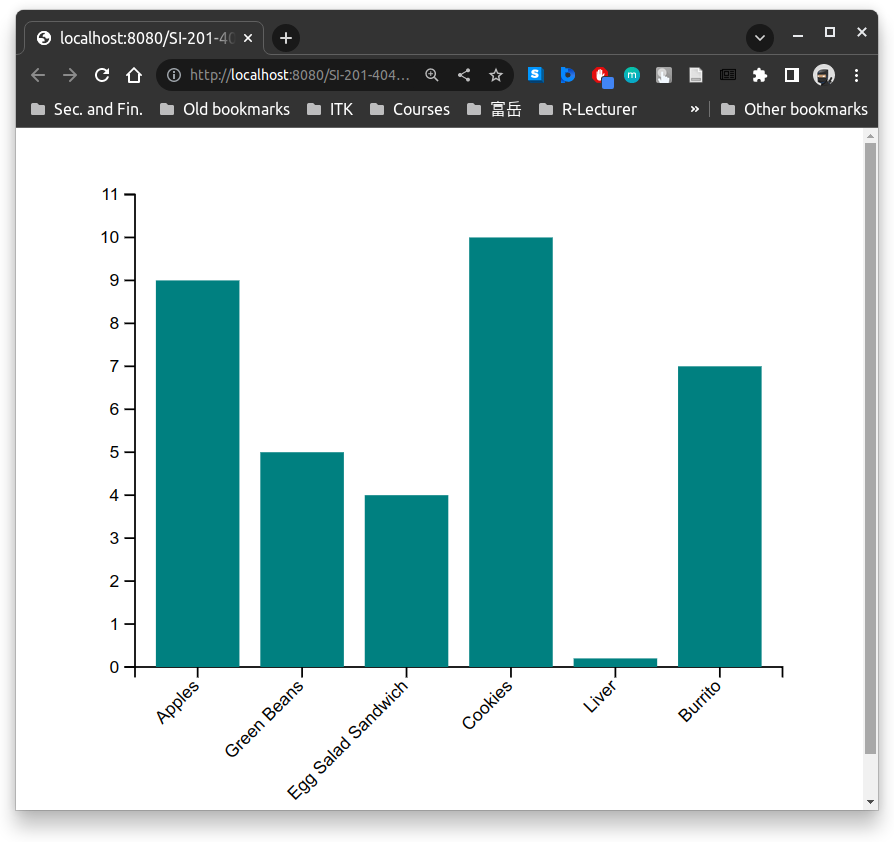

dan akan didapatkan hasil sebagai berikut:

Tahap terakhir adalah penambahan label pada sumbu-y dan judul plot Hal ini dapat dilakukan dengan menambahkan lagi baris kode berikut di dalam fungsi plotBarChart()

plotd3.js

function plotBarChart(data) {
  // Some lines omitted

  // Add y-axis label
  svg.append("text")
    .attr("class", "y label")
    .attr("text-anchor", "middle")
    .attr("transform", "rotate(-90)")
    .attr("y", -margin.left + 20)
    .attr("x", -height / 2)
    .style("font-size", "14px")
    .text("Deliciousness");

  // Add plot title
  svg.append("text")
    .attr("x", (width / 2))
    .attr("y", 0 - (margin.top / 2))
    .attr("text-anchor", "middle")
    .style("font-size", "18px")
    .text("Some delicious food");
}
// Some lines omitted

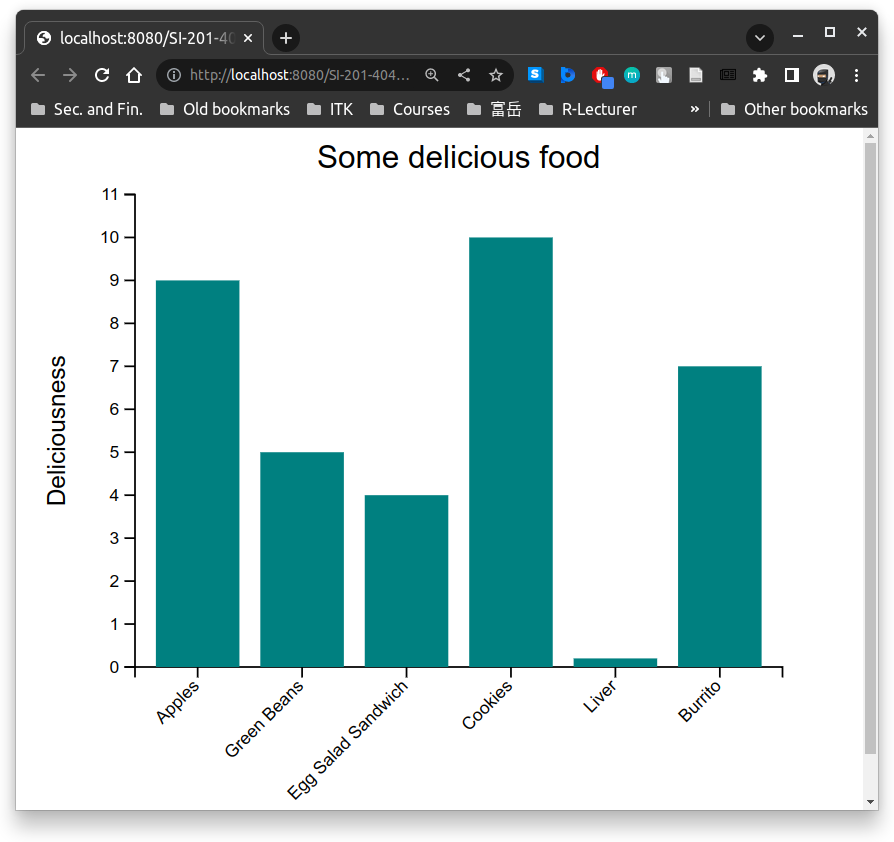

Lalu didapatkan hasil akhir plot Bar Chart menggunakan d3.js dan pembacaan data food.csv sebagai berikut:

Mengingat kembali pertemuan sesi kelas, kita dapat juga menggunakan JavaScript library Plotly. Kelebihan dari Plotly adalah kita tidak perlu mendefinisikan banyak hal terkait tata letak axes, bars, axes labels, dan titles. Dan kode yang dituliskan juga tidak terlalu panjang seperti menggunakan d3.js. Namun yang menjadi nilai tambahan dari d3.js, kita mempunyai kebebasan untuk membuat plot dengan bentuk apapun karena kita memiliki kebebasan untuk mengatur secara rinci peletakan setiap elemen dalam plot Bar Chart. Pada akhirnya semua dikembalikan kepada pengembang manakah yang lebih utama kecepatan produksi visualisasi atau mengutakaman visualisasi yang orisinal sesuai kebutuhan pengembang.

Jika ingin mempelajari lebih dalam dan tidak ingin membuat dari awal, kita bisa mengunjungi laman berikut untuk menelusuri tata cara penggambaran grafik di D3.js Graph Gallery yang dibuat oleh Holtz Yan.

14.4 Making Balikpapan administration district map

Bagian ini adalah bagian terakhir dari tutorial mata kuliah Pemrograman Terstrutkut. Disini kita mengambil contoh ini dikarenakan keterbatasan internet di sesi praktikum untuk melakukan deploy personal blog menggunakan Next.js.

Untuk itu dipilih alternatif yang sekiranya masih berguna digunakan dalam tugas akhir ataupun final project yang lain.

Disini kita akan membuat plot batas administrasi kecamatan di kota Balikpapan, yang merupakan pusat kota bisnis dan industri terbesar di pulai Kalimantan. Di akhir bagian ini kita akan membuat gambar peta berikut:

Pertama kita buat terlebih dahulu working directory sebagai berikut:

...
├─ d3-balikpapan-district-map/
│  ├─ main.html
│  ├─ plotd3.js
│  ╰─ styles.css
├─ datasets/
│  ╰─ balikpapan.geojson
├─ lib/
│  ╰─ d3.v7.min.js
...

Untuk data balikpapan.geojson dapat didownload disini.

Sama seperti pada bagian sebelumnya, kita buat terlebih dahulu kerangka awal untuk program plotting map di plotd3.js. (untuk isi main.html dam styles.css masih sama seperti sebelumnya).

Berikut kerangka awal untuk plotd3.js plotd3.js

let margin = { top: 30, right: 30, bottom: 100, left: 60 };
let width = 460 - margin.left - margin.right;
let height = 400 - margin.top - margin.bottom;

// Append the svg object to the body of the page
let svg = d3.select("body")
  .append("svg")
    .attr("width", width + margin.left + margin.right)
    .attr("height", height + margin.top + margin.bottom)
  .append("g")
    .attr("transform",
          "translate(" + margin.left + ", " + margin.top +")");


function plotMap(data) {
  console.log(data);
  console.log(document.querySelector("svg"));

}

d3.json("../datasets/balikpapan.geojson")
  .then(plotMap);

Sama seperti pada bagian sebelumnya di “Drawing with Data”, kita menggunakan struktur yang sama yaitu mendeklarasikan terlebih dahulu HTML element untuk SVG berupa ukuran tinggi dan lebar dan ukuran margin atas, bawah, kanan dan kiri.

Berikutnya fungsi untuk menggambar peta kita namakan plotMap() yang merupakan fungsi untuk melakan berbagai manipulasi data sesuai dengan masukan yang disediakan oleh d3.js untuk menggambar peta.

Di baris terakhir merupakan pemanggilan data GeoJSON menggunakan d3.json() yang menghasilkan suatu Promise object yang bisa kita sisipkan suatu fungsi callback dalam contoh yang kita akan buat adalah fungsi plotMap()

Di dalam fungsi plotMap() kita masih menampilkan dua baris perintah console.log() untuk melihat apakah data yang dibaca sudah benar dan element SVG sudah dibuat dengan ukuran yang sesuai. Berikut tampilan awal:

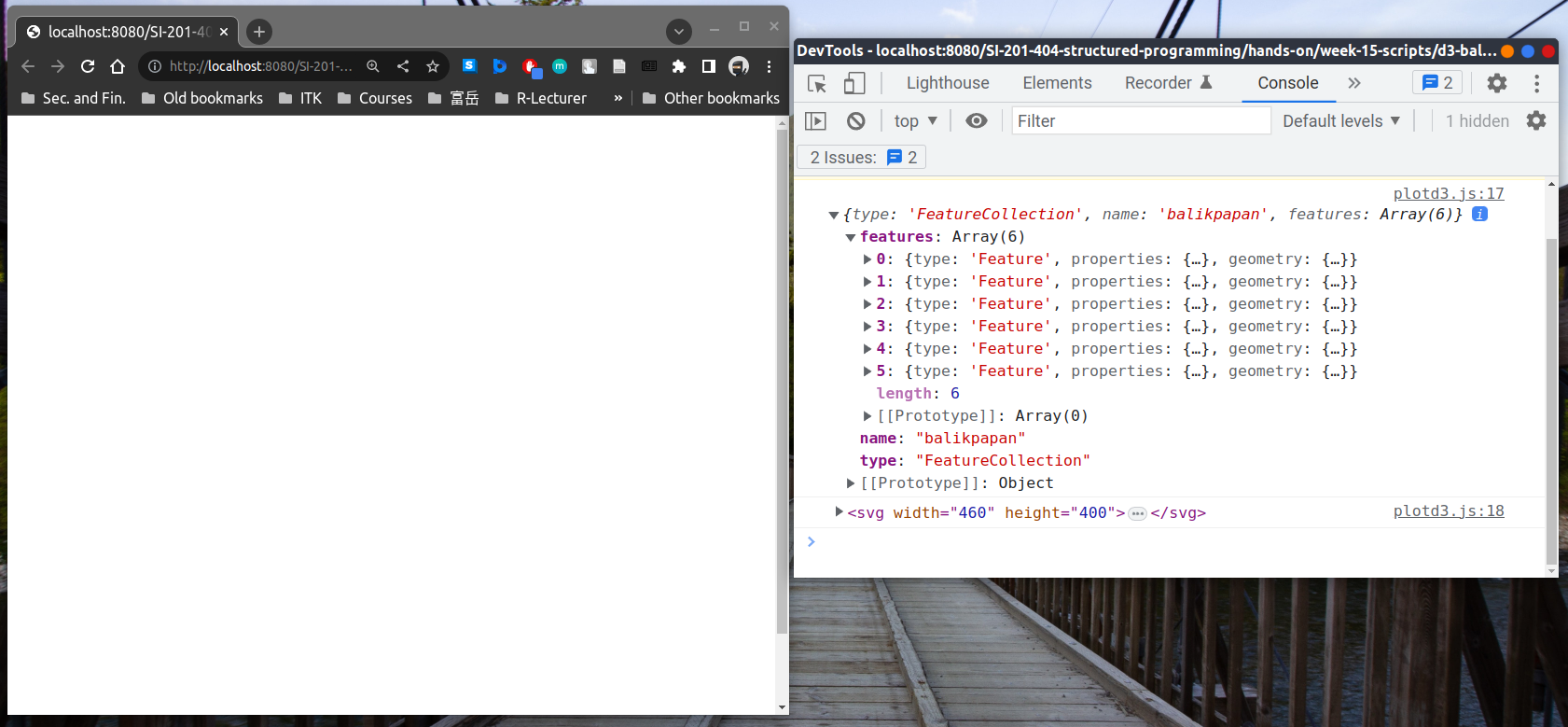

Web browser masih tidak menampilkan apa-apa, namun jendela console memberikan output yang kita inginkan yaitu enam wilayah kecamatan di balikpapan dan SVG element dengan ukuran yang telah kita tentukan.

Tahap berikutnya adalah melakukan beberapa transformasi koordinat data dan transformasi koordinat peta ke SVG element path. Berikut adalah tambahan baris kode JavaScript di dalam fungsi plotMap()

plotd3.js

// Some lines above omitted

function plotMap(data) {
  // Some lines omited

  // Create a projection function (our data is in latitude, longitude)
  // This function is needed to project from spherical to cylindrical
  let projection = d3.geoMercator().scale(1).translate([0, 0]).precision(0);
  console.log(projection);

  // Create a function to translate projected coordinate into SVG path
  let path = d3.geoPath().projection(projection);
  console.log(path);
}

// Some lines omitted

Variabel yang pertama projection menyimpan fungsi transformasi untuk mengubah koordinat lintang dan bujur di dalam data balikpapan.geojson yang kita miliki ke dalam koordinat silinder. Proyeksi ini dikenal sebagai Mercator projection. (lihat di Wikipedia untuk lebih jelas).

Variabel yang kedua path adalah fungsi untuk melakukan transformasi koordinat proyeksi ke dalam SVG element path. Fungsi transformasi ini juga memerlukan inputan projection.

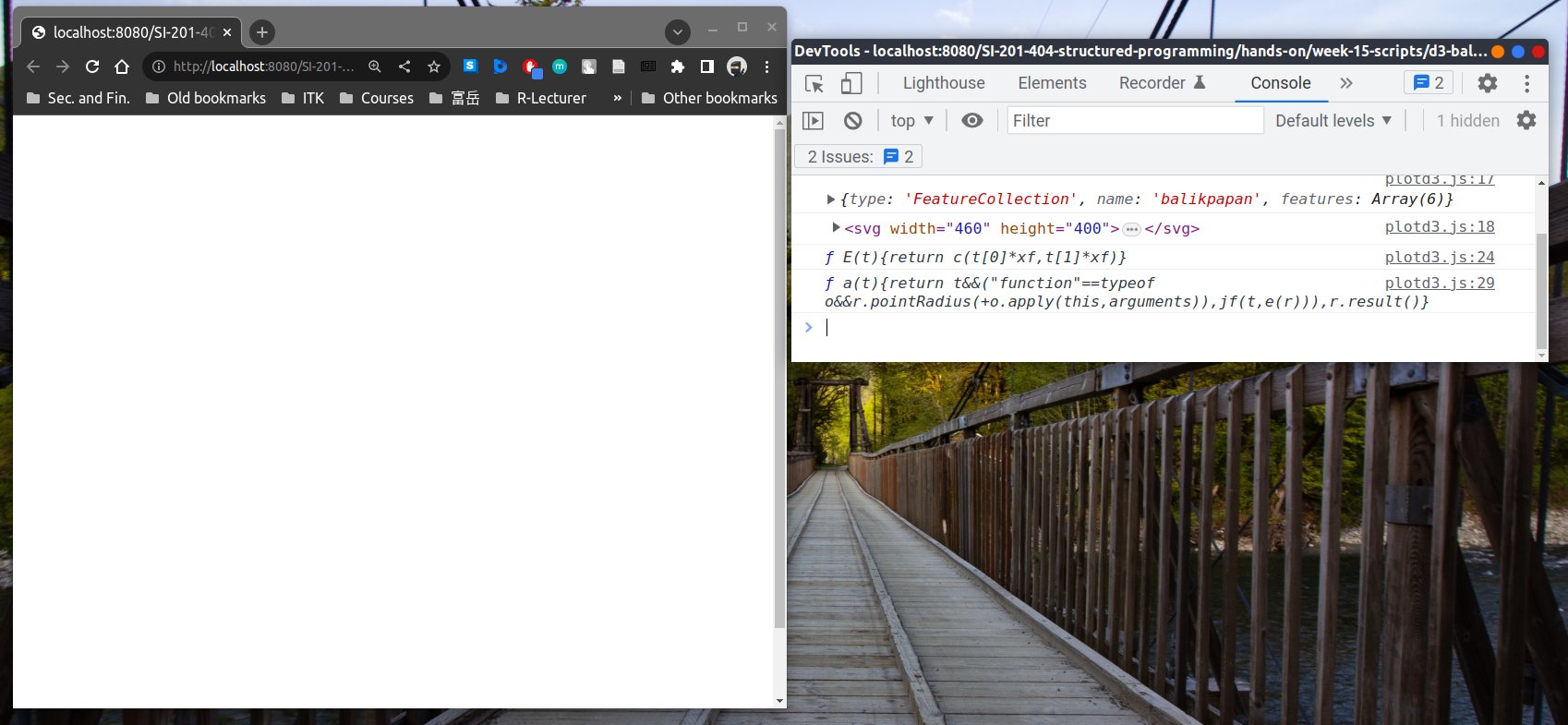

Dengan mencetak kedua fungsi transformasi itu ke jendela console, kita bisa melihat bentuk fungsinya (mungkin penamaannya tidak jelas, karena library d3.js sudah di-minifikasi untuk memperkecil ukuran file). Berikut output kedua fungsi transformasi di jendela console:

Tahap berikutnya melakukan scaling dan translation karena ukuran path yang dihasilkan masih sangat kecil dan tidak sesuai dengan ukuran SVG element yang telah kita tentukan di awal. Untuk itu kita menggunakan rumus scaling dan translation ini dari sumber berikut: “D3 - Large GeoJSON File does not show draw map properly using projections”. Kode JavaScript berikut ditambahkan di dalam fungsi plotMap()

plotd3.js

// Some lines above omitted

function plotMap(data) {
  // Some lines omitted

  // Automatic plot scaling and translation
  let bounds = path.bounds(data);
  let scale = .95 / Math.max((bounds[1][0] - bounds[0][0]) / width,
    (bounds[1][1] - bounds[0][1]) / height);
  let transl = [(width - scale * (bounds[1][0] + bounds[0][0])) / 2,
    (height - scale * (bounds[1][1] + bounds[0][1])) / 2];
  console.log("bounds", bounds)
  console.log("scale", scale);
  console.log("transl",  transl);

  // Add scaling and translation to projection function
  projection.scale(scale).translate(transl);
}

// Some lines omitted

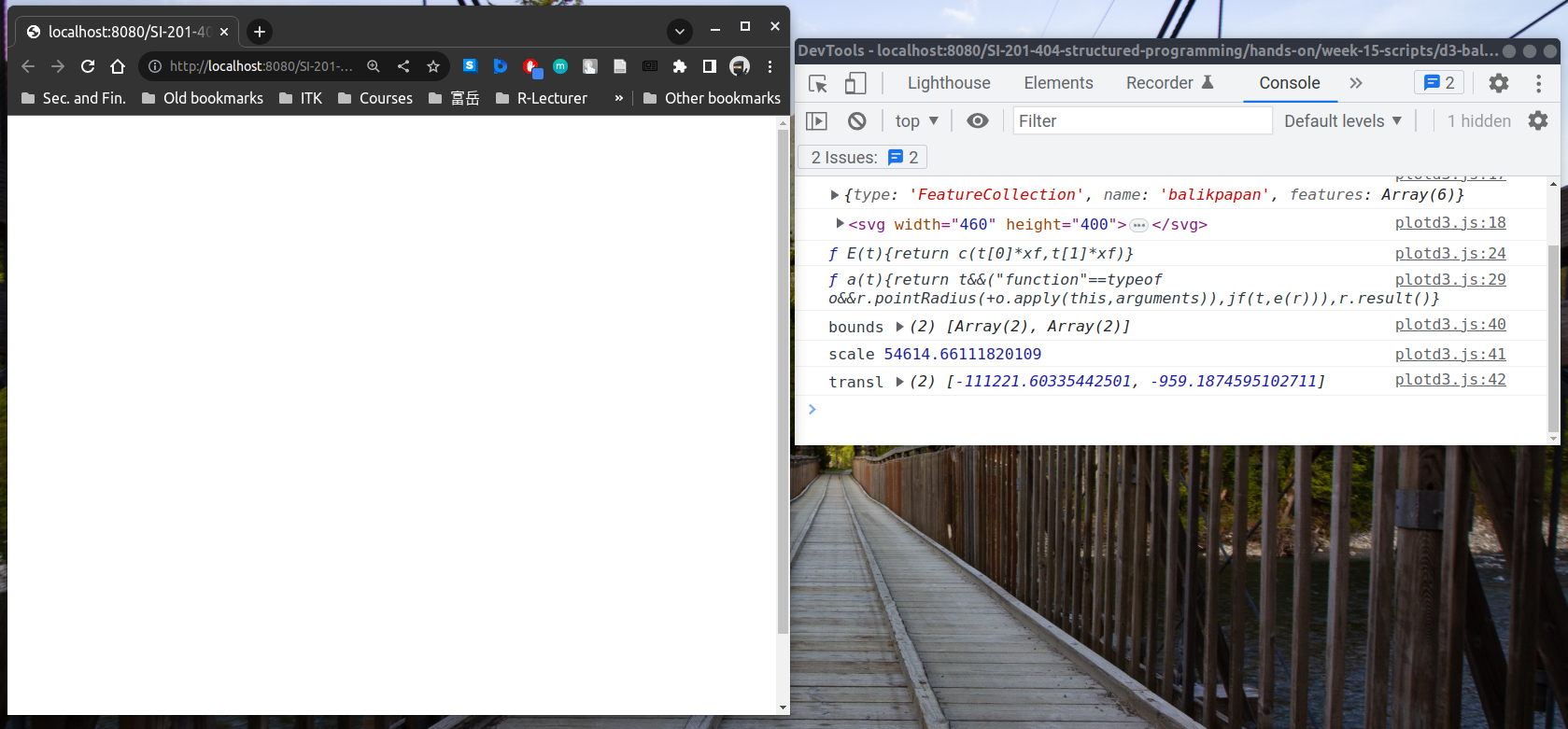

Kita dapat melihat hasil perhitungan scaling dan translation in di dalam jendela console.

Selanjutnya adalah melakukan penggambaran tiap wilayah kecamatan dan juga menambahkan attribute class di setiap SVG element path yang mewakili wilayah kecamatan di kota Balikpapan.

plotd3.js

// Some lines above omitted

function plotMap(data) {
  // Some lines omitted

  // Create polygon for district and give the element iits className
  // to be able doing styling using styles.css
  svg.selectAll(".subunit")
    .data(data.features).enter().append("path")
    .attr("class", (d) => "subunit " + d.properties.KEC_.replace(" ", ""))
    .attr("d", path);
}

// Some lines omitted

Pada baris kode JavaScript di atas, kita menambahkan class attribute bernama “subunit” diikuti nama kecamatan, contoh “BalikpapanBarat”. Dari class attribute ini kita memiliki dua pilihan styling yaitu dengan menggunakan className subunit untuk melakukan styling di seluruh wilayah kecamatan, atau secara specific melakukan styling yang berbeda-beda di setiap wilayah kecamatan. Dapat kita lihat pada bagian jendela Elements, terlihat di bagian SVG element <path> terdapat attribute tambahan <path class="subunit BalikpapanBarat">

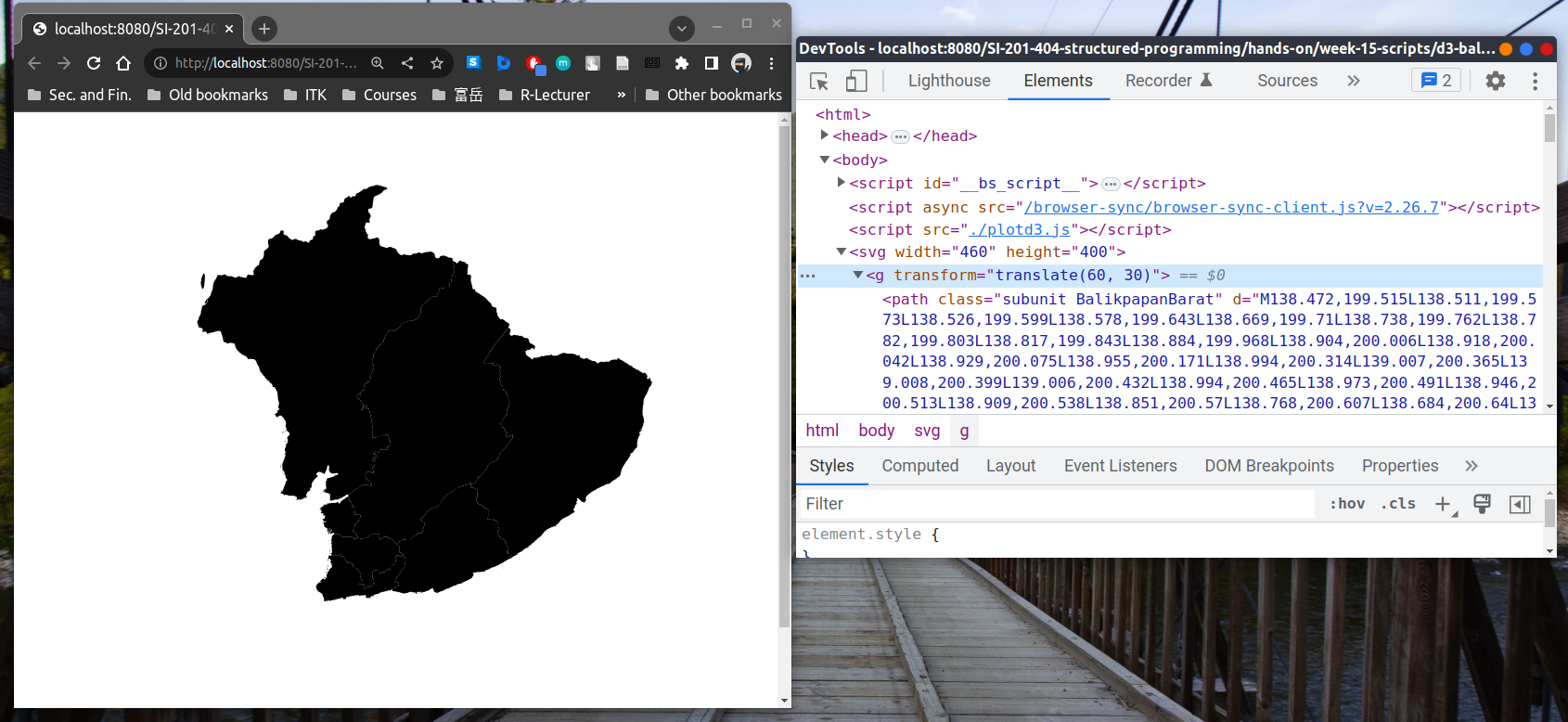

Gambar di atas menunjukkan semua wilayah masih berwarna hitam (warna default), sehingga kita perlu melakukan perwarnaan. Kita dapat melakukan pewarnaan wilayah kecamatan langsung di dalam JavaScript. Namun cara yang lebih elegan adalah menggunakan file styles.css

Disini kita akan melakukan pewarnaan wilayah yang berbeda beda untuk setiap wilayah kecamatan. Kita dapat melakukannya dengan menambahkan perintah berikut di dalam file styles.css

styles.css

/* Some lines omitted */

.subunit.BalikpapanBarat { fill: #537c78; }
.subunit.BalikpapanUtara { fill: #7ba591; }
.subunit.BalikpapanSelatan { fill: #cc222b; }
.subunit.BalikpapanTengah { fill: #f15b4c; }
.subunit.BalikpapanKota { fill: #faa41b; }
.subunit.BalikpapanTimur { fill: #ffd45b; }

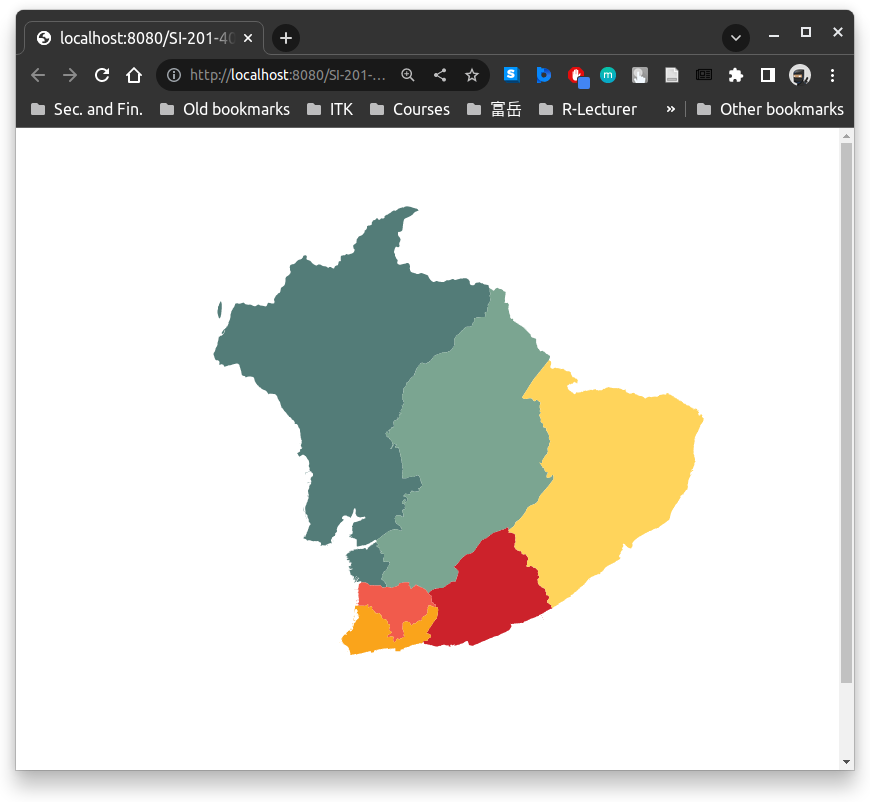

Jika prosedur di atas dijalankan dengan benar, kita sudah dapat mencapai hasil yang cukup memuaskan mendekati hasil akhir seperti berikut:

Langkah terakhir adalah menambahkan nama wilayah kecamatan. Disini kita akan melakukannya secara otomatis dengan mengambil nama wilayah kecamatan dari property data.features[i].properties.KEC_ dengan i merupakan indeks wilayah yang ada dalam data balikpapan.geojson dari 0 hingga 5 (enam wilayah kecamatan). Berikut kita tambahkan kode JavaScript di dalam fungsi plotMap()

plotd3.js

// Some lines above omitted

function plotMap(data) {
  // Some lines omitted

  // Add labels for district name
  svg.selectAll(".subunit-label")
    .data(data.features)
    .enter().append("text")
    .attr("class", (d) => "subunit-label " + d.properties.KEC_.replace(" ", ""))
    .attr("transform", (d) => "translate(" + path.centroid(d) + ")")
    .attr("dy", ".35em")
    .text((d) => d.properties.KEC_ );
}

// Some lines omitted

Kemudian kita juga menambahkan sedikit styling untuk label nama wilayah kecamatan ini dengan menambahkan kode styling .css berikut di dalam styles.css

styles.css

/* Some lines omitted */

.subunit-label {
  fill: #332519;
  fill-opacity: .5;
  font-size: 8px;
  font-weight: 300;
  text-anchor: middle;
}

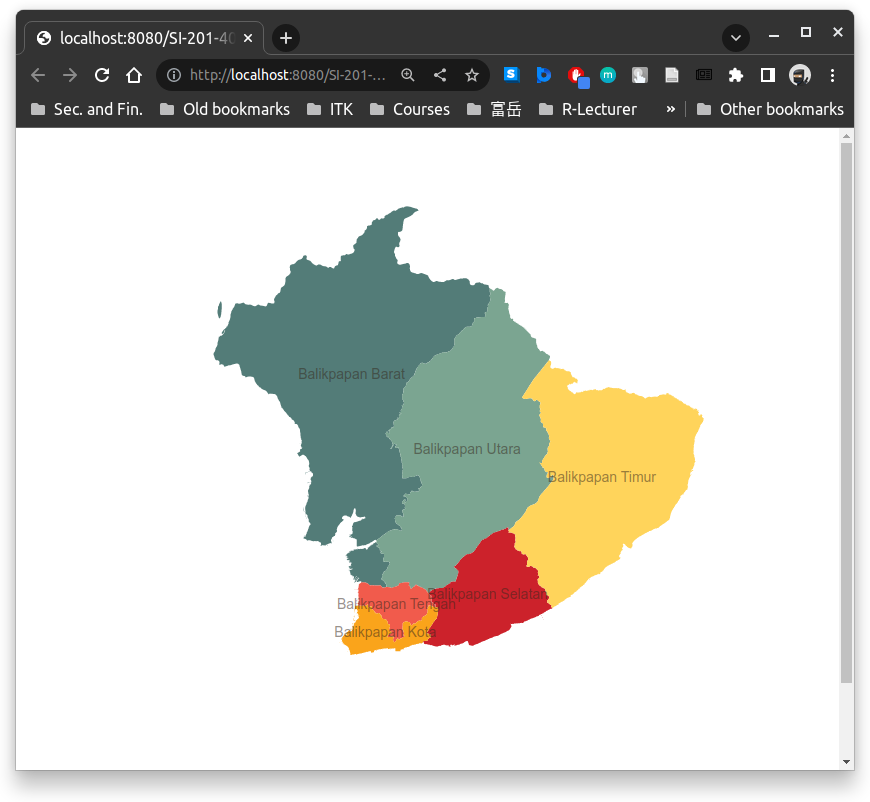

Sehingga kita dapatkan hasil akhir seperti berikut:

Demikian tutorial sesi praktikum mata kuliah Pemrograman Terstuktur, semoga dapat memberi manfaat untuk pembaca dalam melakukan eksplorasi dan pemanfaatan JavaScript dalam menyelesaikan masalah sehari-hari. Perjalanan kita dalam belajar JavaScript masih panjang.

Ada kemungkinan di tahun mendatang JavaScript akan terganti oleh bahasa pemrograman lainnya. Namun pola umum dalam bahasa pemrograman seperti fungsi, datatype, object, variable, dan hal-hal dasar lainnya akan terus ada.

Exercises

  • Jelajahi dan carilah di internet terkait tata cara membuat file GeoJSON yang dapat di proses oleh d3.js.
    Hint:
    • Umumnya file peta memiliki format .shp yang merupakan file yang dihasilkan dari program standard untuk melakukan pengelolalaan data-data GIS.
    • File .shp biasanya dikumpulkan dengan file-file yang lain (tidak sendirian ada file penunjangnya berupa: .shx, dbf, prj).
    • Setiap file .shp selalu memiliki sistem referensi koordinat (CRS - Coordinate Reference System) yang mengatur titik data dengan titik bujur dan lintang. CRS untuk setiap file .shp umumnya tidak memiliki standard yang sama.
    • Standar yang umum untuk CRS adalah EPSG:4326. Untuk itu perlu dilakukan transformasi koordinat dari file .shp ke EPSG:4326.
    • Hal ini bisa ditempuh dengan program CLI (Command Line Interface) ogr2ogr.
    • Lalu berikut dapat dilakukan konversi .shp yang sudah memiliki CRS EPSG:4236 menuju GeoJSON menggunakan program pengolah GIS seperti QGIS (gratis) atau ArcGIS (berbayar)
  • Tambahkan fitur animasi, sehingga membuat peta yang digambar lebih hidup. Sebagai contoh: ketika dilakukan mouse hovering, warna wilayah kecamatan berubah, atauy lebih besar dan muncul mendekati pembaca.
